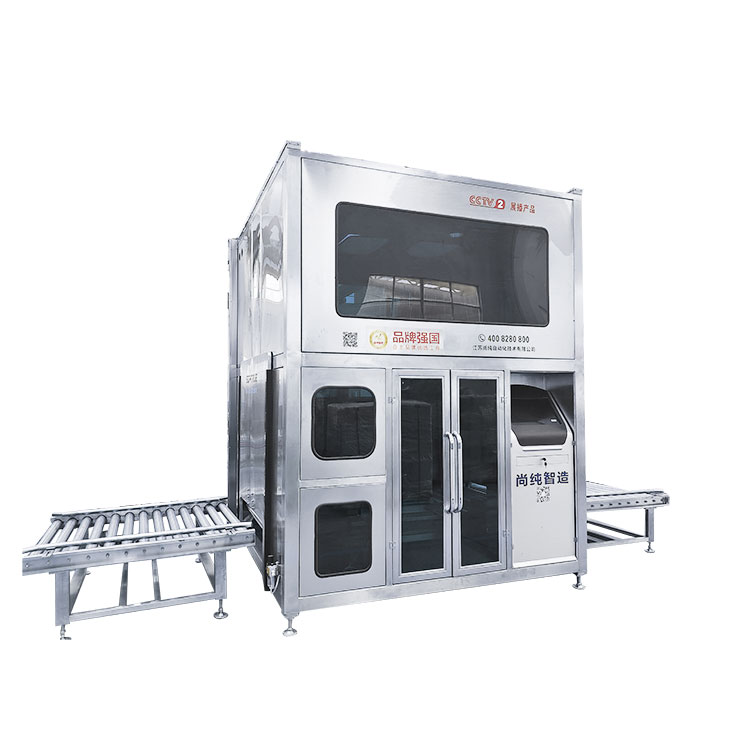

200L 1000L Betetzeko makina bisual guztiz automatikoa

(Ekipoaren itxura aldatu egingo da pertsonalizatutako funtzioaren edo eguneratze teknikoaren arabera, objektu fisikoaren arabera).

Somtrue fabrikatzaile profesionala da, mundu mailako bezeroei produktu eta zerbitzu hobeak eskaintzeko konpromisoa hartu duena. Gure 200L 1000L bisual guztiz automatikoa betetzeko makinak barne-merkatuan harrera ona izateaz gain, nazioarteko merkatuan aintzatespen zabala lortu du. Etengabeko ahaleginen eta etengabeko berrikuntzaren bidez, Somtrue-k bere maila teknikoa eta ekoizpen-gaitasuna hobetzen jarraitzen du mundu mailako bezeroen gero eta beharrak asetzeko. Uste dugu bi aldeen ahalegin eta lankidetzaren bidez, etorkizun hobea sortuko dugula! Lehendik dagoen bezeroa edo bazkide berria izan, zurekin batera haztea eta arrakasta eta lorpen handiagoak lortzea espero dugu. Egin dezagun erronka elkarrekin, bezeroentzako balio handiagoa sortu eta industriaren garapena eta aurrerapena partekatu!

200L 1000L Betetzeko makinaren ikuspegi orokorra:

200L-ko upeletarako bereziki diseinatutako ontziratze-sistema adimenduna, leherketa-kontrako ingurunean, 200L-ko upeletarako (erretilua barne). Bilaketa bisualaren ahoa erabiliz, irekitze automatikoko 200L upelaren ontzi automatikoa, urpekaritza automatikoa, betetze azkarra automatikoa, ihes automatikoa, zigilatzeko hari estaldura automatikoa eta beste prozesu oso batzuk konturatu daitezke.

Betetzeko zati nagusiak ingurumena babesteko markoa hartzen du, leihoa ikus dezakeena, eta automatikoki atea ontzian sartu eta kanpoan mugitzen du, betetzerakoan espazio itxi bat osa dezakeena. Makina honen kontrol elektrikoaren zatia PLC kontroladore programagarriaz, pisaketa-moduluaz, ikusmen-sistemaz eta abarrez osatuta dago, kontrol-gaitasun sendoa eta automatizazio-maila handikoa. Upel betetzerik ez duen funtzioarekin, ez da upelaren ahoa betetzerik onartzen, materialen hondakinak eta kutsadura saihesteko, makinaren integrazio elektromekanikoa errendimendu ezin hobea izan dadin.

Pisatzeko lan-printzipioa betetze-kopuruaren kontrolaz jabetzeko erabiltzen da. Betetzeko balbula irekitzeko denbora kontroladore programagarriaren PLCak kontrolatzen du, eta materiala ontzira isurtzen da (edo ponparen jarioaren bidez garraiatzen da). Makina honen betetze sailak hodi lodi eta mehe bikoitzaren bidez betetze azkarra eta betetze motela lortzen du, eta betetze-fluxu motela erregulagarria da. Betetzeko hasierako unean, hodi bikoitza irekitzen da aldi berean. Betetzeko epea igaro ondoren, urpekaritza-zilindroa upel-ahoko posiziora igotzen da, hodi gordina itxi egiten da eta hodi meheak poliki-poliki betetzen jarraitzen du ezarritako betetze-bolumen orokorra lortu arte. Bira estaldura automatikoa betetzearen amaieran egiten da.

Ekipamenduak pisatzeko eta feedback-sistema bat du, betetze bolumena azkar eta motela ezarri eta doi dezakeena.

Ukipen-pantailak uneko ordua, ekipoen egoera, betetze pisua, irteera metatua eta beste funtzio batzuk bistaratu ditzake aldi berean.

Ekipamenduak alarma-mekanismoa, matxurak bistaratzea eta gonbita prozesatzeko eskema ditu.

Betetzeko lerroak interblokeoaren babesaren funtzioa du, betetzea automatikoki gelditzen da eta betetzea automatikoki betegarria dagoenean.

Makina hau estalki osoarekin hornituta dago, ontziaren alde bakarra irekita dago, aireztapen naturala mantendu; gainerakoa egitura itxia da, leihoekin, eta eskuzko kontrolerako aireztapen txikiz hornitua.

Makina hau guztiz itxita dagoen estalkia da, presio-interfazearekin, ekipamendua mikrokargatu dezake, kanpoko gasa ekipamenduan murrizten du.

Parametro tekniko nagusiak:

Kokatze bisual sistema

Ikusmena: kamera adimendun industriala erabiliz, ikusmen leherketa isolatzeko makina kutxan kargatuta lan egiteko. Kamera adimendunetik, eta PLC kontroleko koordenatuen mugitze-sistemak betetzeko pistola kanoiaren atakan jartzen du.3 D koordenatu-sistema mugitzeko: gida-errail-sistema eta leherketa-froga dezelerazio-motorra.

Funtzio nagusia:

Bilaketa automatikoa: kokapen bisuala, koordenatu mugitzeko sistemaren bilaketa, pistola tanta betetzea.

Abiadura bikoitzeko betetze kuantitatibo automatikoa azkarra eta motela: betetzeko zehaztasuna eta ekoizpen ahalmena ziurtatzeko;

Betetzeko forma: likido mailaren gainean edo azpian betetzea;

Oinarri pneumatikoen balbula beti zabalik dago, poliki-poliki gehitu aurreko muturreko fluxuaren muga-moteldu betetzeko pistola irteeraren emaria;

Likido-kopa diseinatzea: perfusioaren ondoren hondar-likidoaren isuriak minimizatzea;

Betetze kuantitatibo automatikoa eta eskuz: funtzionamendu eta mantentze erraza;

Zuritzeko funtzio automatikoa: edukiontzia betetzearen pisu faktore koherenteen eragina zehaztasunean gainditzen du;

Balio-puntua erregulagarri-kuantitatiboa den betegarria pisu-tarte anitzetara egokitua;

Diagnostiko automatikoa, akatsen alarma-sistemaren lanaren fidagarritasuna hobetu;

Segurtasun-blokeo-ontzia jarrita, spray pistola behera; bete pistola goiko kanoi itzulera;

Autoblokeatze kontrola: probatu pita bete aurretik;

Produktuen ezarpenen biltegiratzea: produktuen pisu-balioa eta erlazionatutako perfusio-parametroak gorde ditzake;

Tolerantzia-hautematea: betetze-errorearen hautemate automatikoa;

Ukipen-pantaila-Txinako interfazea, ezarpen intuitiboa eta erosoa.

Alarma alerta-Zehatza hutsegite punturaino.

Kontrol automatikoko sistema

Linea osoa PLC sistema anitzek osatzen dute, modu independentean kontrolatu eta elkarren artean blokeatu daitezkeenak. Sistemaren auto-ikuskapena, akatsak bistaratzeko alarma, zehaztasuna, abiadura, irteera eta abar funtzioak ditu. Sistema bakoitzak bere gizon-makina interfazea du, eta parametro guztiak gizon-makina interfazean funtziona daitezke. Eman kanalizazioaren kontrol-prozesuaren fluxu-diagrama eta diagrama logiko zehatza.

Betetzeko material mota, kantitate lotea, data, upel bakoitzeko pisua, biltegiratze denbora eta beste grabazio funtzio batzuk gorde ditzake

Betetzeko sistema eta biragailu irekiko tapoi sistema

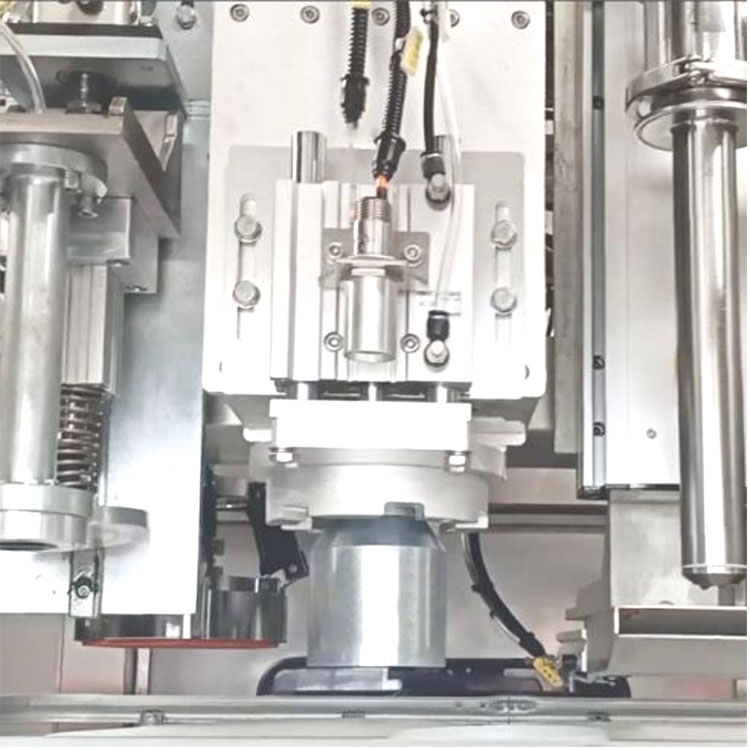

Pistola betetzeko burua: kanpoko blokeo moduan, automatikoki upelaren ahoan murgilduko da (upelaren behealdean) betetzean, eta automatikoki igoko da bete ondoren. Pistola betetzeko burua diseinu hutsa da, eta materiala garbitu daiteke pistolaren burua itxi ondoren, materiala zipriztinak saihesteko.

Betetzeko pistola buruaren beheko aldea likido-plaka luzatzen duen zilindro batekin hornituta dago. Bete ondoren, betetzeko burua altxatzen da eta drainatze-plaka luzatzen da materialak ontziratzeko eta garraiatzeko lerroaren gorputza kutsa ez dezan. Konexio-disko likidoa esku librean desmuntatzeko diseinatuta dago, tresnarik gabe desmunta daitekeena eta garbitzeko erosoa dena.

Ireki estalkia, bira estalkia: konpainiaren teknologia patentatua erabiliz, estalki birakaria eta kanoiaren gainazala bertikalean paketatu ditzake, eta leuna izan daiteke, estalkia eta bira estalkia irekitzeko erraza, ez ezazu estalkia kaltetu, ez ezazu estalkia minik egin. , estalki estua zigilatzeko maila altua da.

Ukipen-pantaila eta pisatzeko sistema

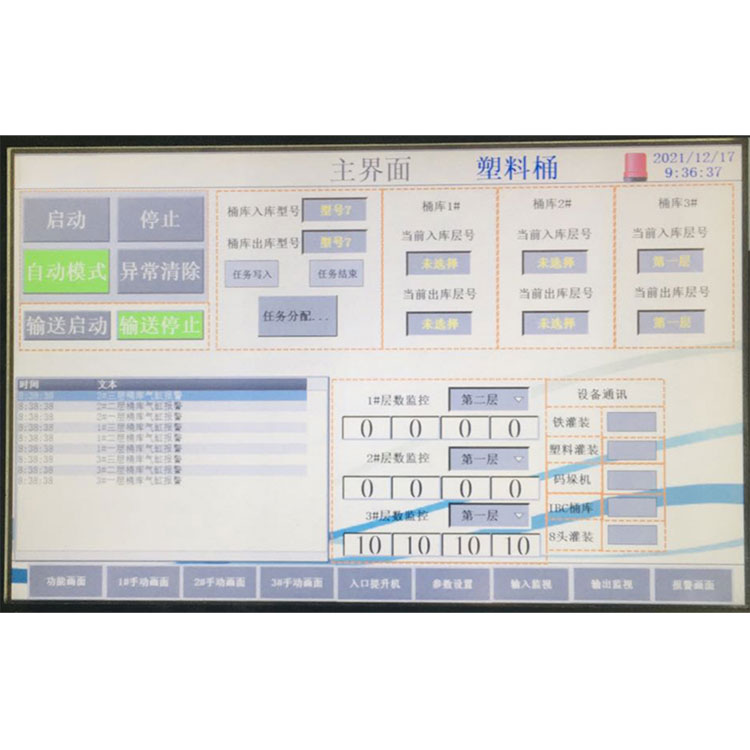

Materiala betetzeko parametroen ezarpena eta funtzionamendua ukipen-pantailaren funtzionamenduaren bidez, sinplea eta intuitiboa, eta tenperaturaren bistaratzea, akatsen diagnostikoa eta alarma, gonbita funtzioarekin. Memoria biltegiratzeko programaren funtzioa du, hainbat parametro gorde ditzake eta datu historikoak ikus ditzake. Neurketaren desbideratzea automatikoki kalkulatu dezake, eta programa desberdinetarako izena eman daiteke, zehaztapen desberdinak aldatu edo produkzio-ahalmena aldatu, parametro desberdinak egokitu besterik ez du behar, lanaren eraginkortasuna hobetu dezake. Pisaketa-sistema amerikar markako sentsore ospetsua hartzen du betetzeko zehaztasuna bermatzeko. Gainera, sistemak olioa babesteko funtzioa du, eta sentsorea erosoa da instalatzeko, kentzeko eta konpontzeko.

Eskala mahaiak babes funtzioa du, pistola kanoiaren burua automatikoki itzuli zenean. Eta betetzeko denbora maximoarekin babestuta.

segurtasun interblokeatzea

Segurtasun-blokeoa Elikadura Gunean:

Instalatu 1 eta 2 zenbakidun botoia elikaduran. Erretilua goiko aldean jarri eta garraiatzen denean, sakatu # 1 botoia, eta, ondoren, muntaketa-lerroak 1 zenbakiko marka darama eta erretilua 1 zenbakiko betetze-ekipora eramaten du.

Berriro ere, erretilua erretiluan jarri eta garraiatzen denean, sakatu 2. zenbakia. Ondoren, muntaketa-kateak 2 zenbakiko marka darama eta erretilua 2 zenbakiko betetze-ekipora eramaten du.

Noiz. 1 betegarria isurtzen da, muntaketa-kateak 1 zenbakiko osatze-marka eramango du, eta ez da 2 zenbakiko betetze-ekipora joango hurrengo geltokira.

Segurtasun interblokeoa betetzea:

satety  irteera:

Segurtasun-atea irekitzen denean, eten ezazu uneko ekintza;

Segurtasun-atea itxi ondoren, sarbide-kontrol anormala kentzen da eta betegarriak funtzionamendu normala osatzen jarraitzen du.

Urpekaritza interblokeoa:

Betetzeko ontziaren ahotik kanpo, beherako presio alarma anormal bat sortzen da, eta betetzeko burua jatorrizko posiziora igotzen da eta eskuzko esku-hartzearen bidez konpontzen da.

Gehiegizko pisua betetzea:

Betetzeko proba betetzeko aparteko orduak, makina osoa betetzeari uzten dio, alarma, eskuzko esku-hartzea konpontzeko.

Betetzeko entxufearen alarma

Kamerak alarma anormala hartzen du

Sarrerako eta irteerako materialaren alarma anormala
